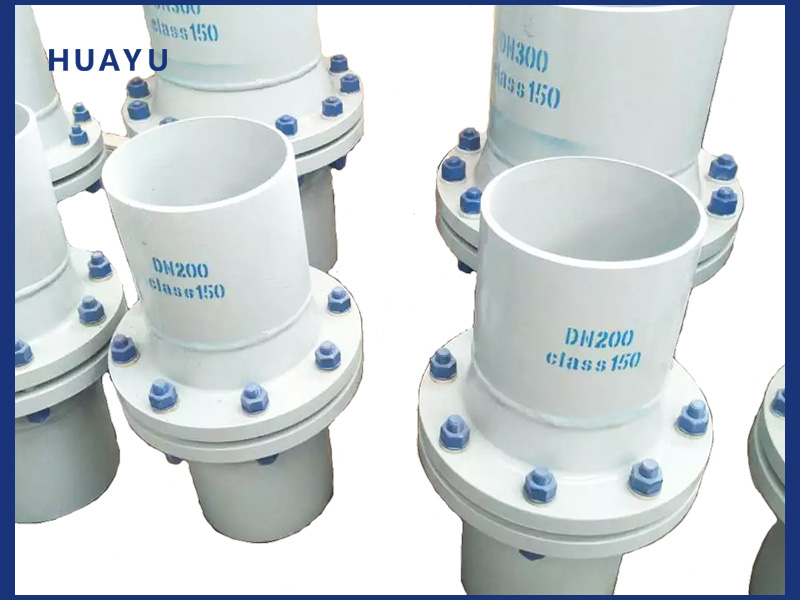

絕緣接頭是一種用于管道系統中實現電氣絕緣功能的特殊管件，主要作用是隔離管道兩端的導電體（如金屬管道、法蘭），防止電流（如雜散電流、電化學腐蝕電流）通過管道傳輸，從而保護管道免受腐蝕或保障系統安全。廣泛應用于石油、天然氣、化工、電力等領域的金屬管道系統。以下從定義、分類、原理、應用及選型維護等方面詳細介紹：
電氣絕緣：阻斷管道中電流流通路徑，防止雜散電流腐蝕（如埋地金屬管道因土壤電化學作用產生的腐蝕）。
機械連接：保證管道連接處的承壓能力（如高壓輸送管道的密封性和強度）。
環境隔離：在有絕緣需求的場景中（如不同電位的管道系統），避免電化學反應。
根據應用場景和結構形式，絕緣接頭可分為多種類型：
| 類型 | 結構特點 | 適用場景 | 典型材質 |
|---|
| 整體式絕緣接頭 | 由絕緣材料（如環氧樹脂、聚四氟乙烯）填充或包裹法蘭連接處，形成整體絕緣層，結構緊湊。 | 埋地管道、高壓輸送系統 | 法蘭：碳鋼 / 不銹鋼；絕緣層：環氧樹脂復合材料 |
| 分體式絕緣接頭 | 由絕緣墊片、絕緣螺栓、絕緣套管等部件組合而成，可拆卸維護，安裝靈活。 | 需頻繁檢修或改造的管道系統 | 絕緣墊片：丁腈橡膠 + 陶瓷涂層；螺栓套管：尼龍 |
| 螺紋式絕緣接頭 | 通過帶絕緣涂層的螺紋連接管道，適用于小口徑管道（如 DN≤100mm）。 | 低壓、小直徑管道（如儀表管線） | 螺紋涂層：聚四氟乙烯（PTFE） |
埋地管道絕緣接頭：用于埋地金屬管道（如油氣長輸管道），需具備高絕緣強度、耐土壤腐蝕和機械載荷能力。
水下管道絕緣接頭：適用于海洋平臺或水下管道，要求防水密封和抗海水腐蝕（如不銹鋼法蘭 + 氟橡膠絕緣墊片）。
化工管道絕緣接頭：用于輸送腐蝕性介質的管道，絕緣層需耐化學腐蝕（如聚丙烯或玻璃纖維增強塑料）。
絕緣接頭通過絕緣材料隔離金屬部件的電傳導路徑實現功能：
絕緣墊片：安裝于法蘭之間，由非導電材料（如橡膠、塑料、陶瓷）制成，阻斷法蘭間電流。
絕緣螺栓 / 套管：螺栓套有絕緣套管，螺母與法蘭間加裝絕緣墊圈，防止螺栓成為導電通路。
整體絕緣層：在法蘭連接處噴涂或澆筑絕緣涂層（如環氧樹脂），形成連續絕緣屏障。
絕緣電阻：≥10<sup>6</sup>Ω（埋地管道要求更高，通?！?0<sup>8</sup>Ω），衡量絕緣性能的核心指標。
承壓能力：需匹配管道系統工作壓力（如 PN16、PN40 等），通過液壓試驗驗證（試驗壓力為工作壓力的 1.5 倍）。
耐腐蝕性：絕緣材料需通過鹽霧試驗（如 GB/T 10125）或土壤腐蝕模擬測試。
使用壽命：一般要求≥20 年（埋地場景需考慮土壤應力和老化因素）。
溫度范圍：-40℃~+120℃（特殊材質如氟塑料可耐更高溫度，達 200℃以上）。
石油天然氣行業
化工與污水處理
城市管網
陰極保護系統
清潔與干燥：安裝前確保法蘭面、絕緣墊片無油污、水分，避免影響絕緣性能。
螺栓力矩控制：對稱均勻緊固螺栓，避免絕緣墊片受壓不均導致破損（可使用扭矩扳手按設計力矩操作）。
防損傷保護：埋地安裝時，絕緣接頭外需包裹防護層（如聚乙烯膠帶），并在周圍回填細土，防止石塊劃傷。
接地處理：絕緣接頭兩側管道若需接地，需分別設置獨立接地體，避免通過接頭導電。
定期檢測
絕緣電阻測量：每年用兆歐表檢測接頭兩側管道的絕緣電阻，若低于標準值（如＜10<sup>6</sup>Ω），需排查絕緣層是否破損。
泄漏檢測：通過壓力傳感器或肥皂水檢測法蘭連接處是否漏氣 / 液，及時處理密封失效問題。
腐蝕檢查：開挖暴露接頭，檢查絕緣層外觀（如有無裂紋、脫落）和金屬部件腐蝕情況。
常見故障及處理
絕緣失效：可能因墊片老化、螺栓絕緣套管破損，需更換絕緣部件或整體接頭。
泄漏：密封墊片壓縮量不足或老化，需重新調整螺栓力矩或更換墊片（如丁腈橡膠墊片老化后換為氟橡膠）。
機械損傷：外力撞擊導致法蘭變形，需評估結構強度，必要時更換接頭并加強防護措施。
